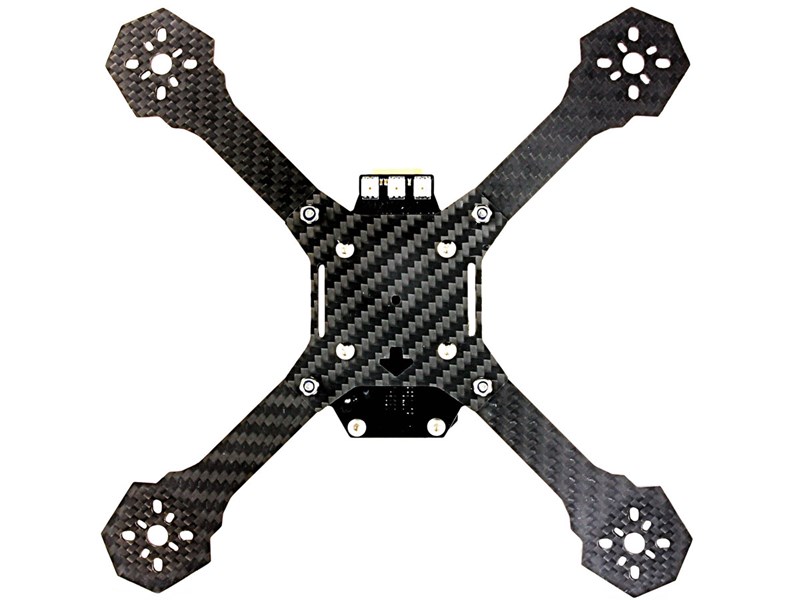

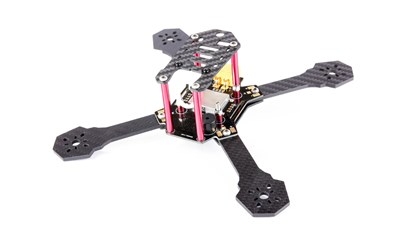

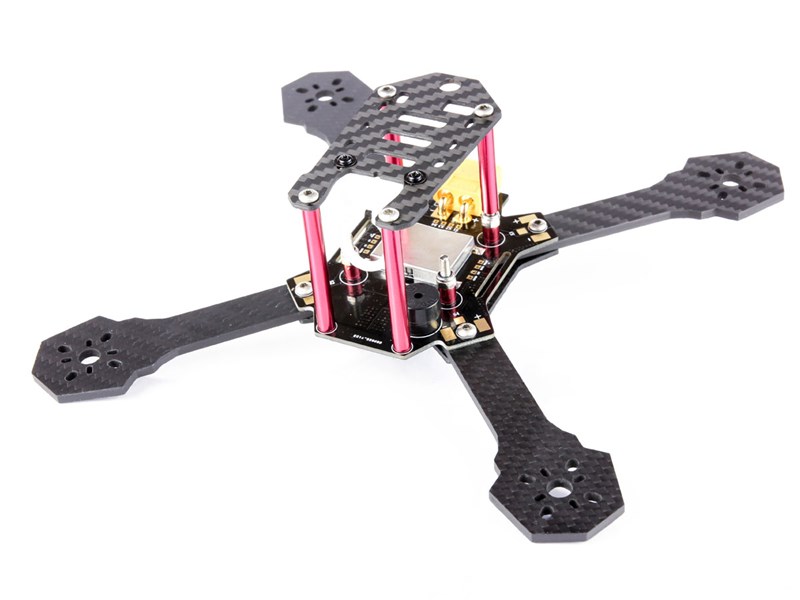

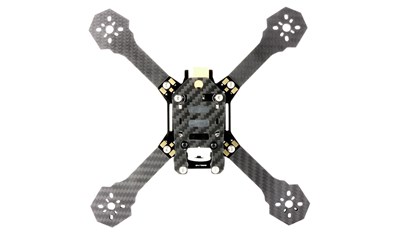

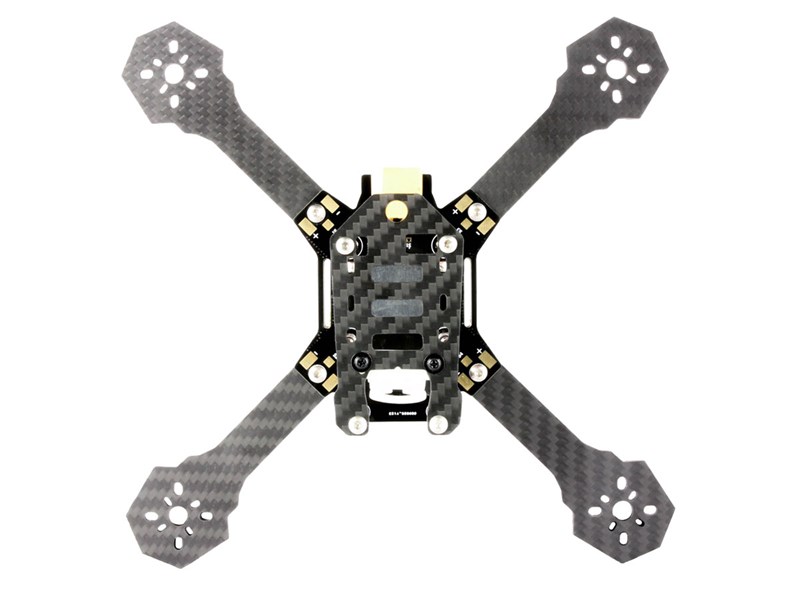

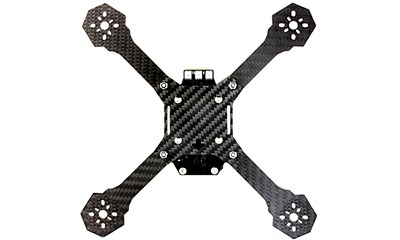

Nighthawk X5 (designed for Speed, pure x)

Speed .....war der einzige Gedanke bei der Entwicklung dieses Frame

Design:

Die Nighthawk-X4, X5, X6 und sind erste reine X-Rahmen von Emax mit homogenen Motor Abständen und zentrierter Masse für ultimative Balance und Agilität.

Das Emax Team entwickelte einen benutzerdefinierten PDB (Verteiler) mit Dual-Shielded Spannungsregler, integriertem XT60 Akku Stecker , Buzzer und programmierbare LED-Streifen.

Das integrierte PDB dient als obere Hälfte des Frame wodurch ein weiteres Carbon Teilund eingespart werden konnte.

Die Komponenten sind mittenzentriert vorgesehen und erlauben den Schwerpunkt in beiden Achsen zu halten.

Dank verschiedene Armlängen kann die Rahmengrössen bequem geändert werden von 4 "bis 6".

PDB

• Saubere, gefilterte Versorgung der Elektronik mit Built-In 5V und 12V BEC


• ESC Signal Pads ermöglichen sauber und effizient zu bauen da weniger Drähte im Weg sind.


• Programmierbare RGB-LEDs mit Farben und Funktionen welche durch den Flugregler mit Cleanflight gesteuert werden können.


• XT60 Stecker direkt montiert auf dem PDB (weitere Gewichtsreduzierung durch schwere Drähte ).


• Dezidierte Signal Pads zum Flight-Controller ausgerichtet für saubere Verbindungen.

Ausleger

• Ändern der Quad Grösse von 170, 200, oder 240mm durch auswechseln der Ausleger


• Reduzierte Breite der Ausleger für mehr Propeller Wirkung.


• Motor Auflagen lassen die Montage der original EMAX Nighthawk Motor Schütze zu.

Spezifikationen:

• 200mm Motor-zu-Motor Distanz


• 3.5mm dicke Ausleger


• 1.5mm Bodenplatte aus Carbon Fiber


• 1.5mm Oberdeck aus Carbon Fiber


• 1.5mm PDB


• PDB Power Output: gefiltert 12V @ 2A und 5V @ 3A Switching Regulators


• 3 programmierbare RGB LEDs (5V)


• Nighthawk-X4: 85g*


• Nighthawk-X5: 90g*


• Nighthawk-X6: 95g*


• * - Frame Gewicht mit PDB und Hardware

Pinout des Emax xframe PDB

Anschluss Diagramm Emax Xframe
